Modubot

Dlaczego roboty modułowe?

Elastyczne możliwości konfiguracji - lepsze dostosowanie do potrzeb aplikacji

Moduły można łączyć w różnych konfiguracjach dostosowując układ kinematyczny do potrzeb aplikacji. Nie zawsze zastosowanie standardowego robota jest konieczne. Czasem do obsługi procesu wystarczą 3 lub 4 odpowiednio skonfigurowane osie.

Gotowy system pozycjonowania spełniający wszystkie normy CE

Moduły mogą być dostarczone jako gotowy układ kinematyczny wyposażony w pełny układ sterowania wraz z Teach Pendantem. Tak samo jak gotowy robot przemysłowy lub współpracujący stanowią w takim przypadku wydzielona część urządzenia spełniającą konieczne normy CE i normy bezpieczeństwa (wbudowany SAFETY PLC).

Szybkie uruchomienie

Gotowy system można łatwo i szybko zintegrować z pozostałymi elementami linii produkcyjnej. Program pracy robota tworzymy przy pomocy Teach Pendanta, co powoduje, że uruchomienie jest proste i nie wymaga znajomości skomplikowanych procedur programowania ruchu napędów.

Łatwa modernizacja lub przebudowa w przyszłości

Każdy z modułów stanowi osobne urządzenie, wewnątrz którego umieszczony jest silnik i przekładnia. Moduły mogą być wyposażone w hamulec, driver i inne akcesoria. Mogą być połączone z przygotowanym wcześniej układem sterowania. Takie podejście umożliwia przebudowę manipulatora i wykorzystanie poszczególnych członów w innych aplikacjach.

Współpraca z różnymi układami sterowania

Moduły mogą współpracować z dowolnym układem sterowania, który umożliwia komunikację przez protokół EtherCAT.

Dostosowane do standardów Przemysłu 4.0

Cyfrowe bliźniaki systemu modułów dostępne są w dostarczanym przez nas oprogramowaniu symulacyjnym SIMULTUS, w którym można poeksperymentować z różnym ich konfiguracjami. Program sterujący można tworzyć w symulacji a gotowy i przetestowany przekopiować do urządzenia. System współpracuje również z Systemem OmniMES służącym do monitoringu maszyn i zarządzania produkcją.

Przykłady zastosowania robotów modułowych

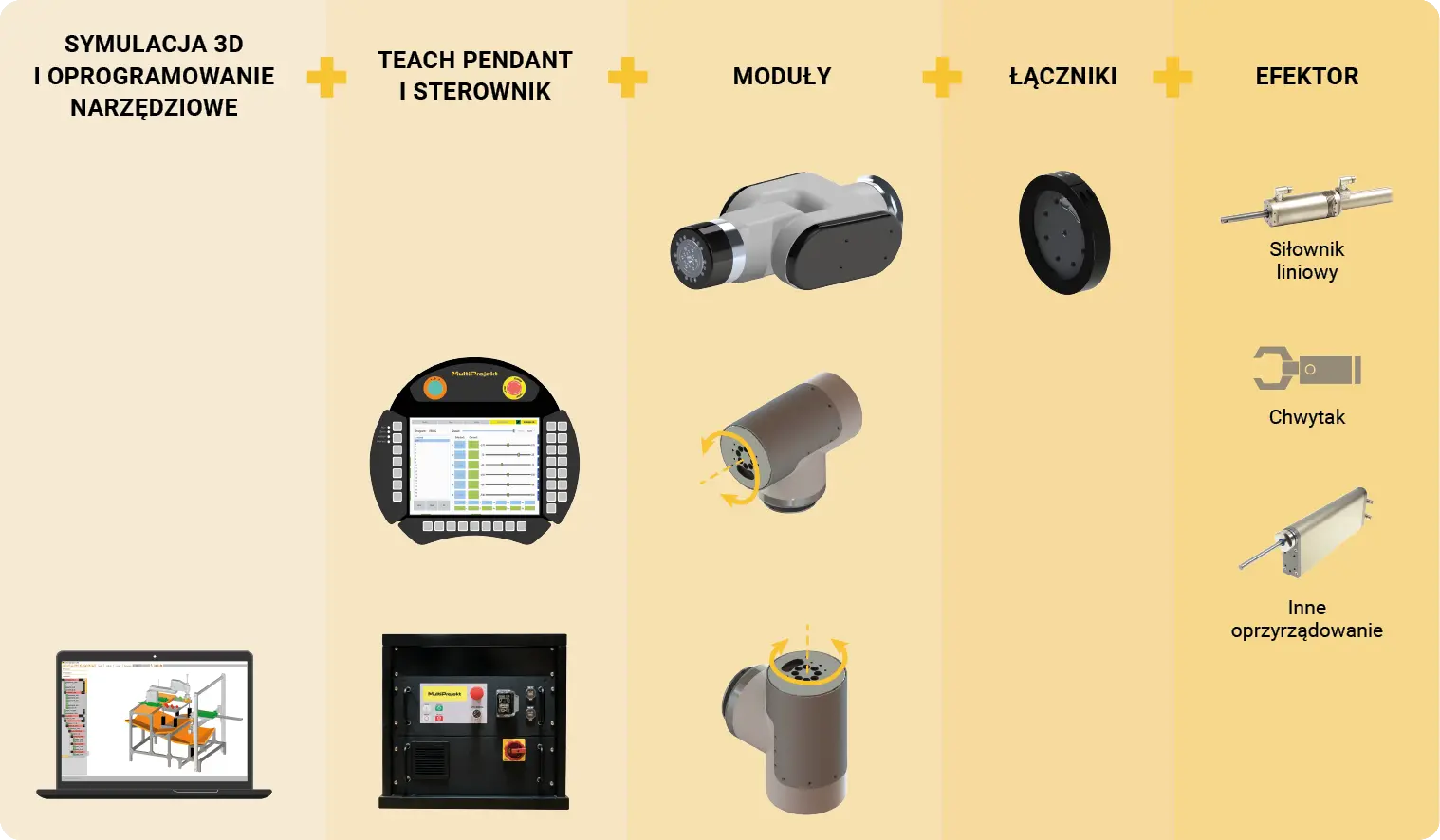

Budowa systemu modułowego

Wybór opcji robotów modułowych

Potrzebuję pojedyncze moduły

W naszej ofercie znajdują się szybciej dostępne moduły standardowe. Informacje o ich podstawowych parametrach znajdą Państwo na stronie 6. Mogą być one dostosowane do Państwa aplikacji poprzez dobór różnych opcji ich wykonania.

Listę dostępnych opcji można sprawdzić na stronie z kodem oznaczenia. Poproś naszych specjalistów o pomoc w doborze modułów odpowiednich dla Twojej aplikacji.

Potrzebuję standardowy gotowy zestaw

Paleta naszych standardowych zestawów ciągle jest powiększana. Znajdują się w niej roboty od 2 do 6 osi z gotowym systemem sterowania i Teach Pendantem. Zestawy spełniają normy CE oraz są wyposażone w odpowiednie systemy bezpieczeństwa jak SafetyPLC.

Potrzebuję indywidualny zestaw

Dostarczamy gotowe do uruchomienia, spełniające normy bezpieczeństwa układy kinematyczne przygotowane według Państwa specyfikacji. Mogą być wyposażone w system sterowania oraz Teach Pendant.

W celu ustalenia szczegółów prosimy o kontakt z naszą pomocą techniczną.

Budowa modułu obrotowego

To nie jest typowy robot Scara

To nie jest typowy robot SCARA. Dzięki zastosowaniu bezpośredniego napędu liniowo-obrotowego LINMOT PR02 i połączeniu go z modułowym robotem Modubot otrzymujemy urządzenie, które działa podobnie do robota SCARA.

Połączenie napędu liniowego z robotem modułowym pozwala na sterowanie dwoma osiami końcowymi z bardzo dużą prędkością i precyzją, przy jednoczesnym zachowaniu kontroli siły i momentu obrotowego. Ta konstrukcja doskonale nadaje się do zastosowań takich jak dokręcanie nakrętek lub wkręcanie śrub.

Skontaktuj się z nami, aby uzyskać szczegółowe informacje o tym produkcie – formularz na dole strony.

Specyfikacja - moduły obrotowe 1-osiowe

Modele podstawowe i parametry techniczne

Moduły obrotowe	MR-R1	MR-R2	MR-R3	MR-R4	MR-R5
Obudowa	S 110	S 110	S 110	S 115	S 130
Przełożenie przekładni	50	80	100	5	80
Moment znamionowy [Nm]	14,5	23,2	29	33	52,8
Prędkość obrotowa znamionowa [°/s]	420	260	216	316	198
Prędkość obrotowa max [°/s]	420	260	216	420	265

Moduły obrotowe	MR-R6	MR-R7	MR-R8	MR-R9
Obudowa	S 130	S 130	S 130	S 169
Przełożenie przekładni	120	50	80	120
Moment znamionowy [Nm]	79,2	54	86,4	129,6
Prędkość obrotowa znamionowa [°/s]	132	415	259	173
Prędkość obrotowa max [°/s]	175	420	263	175

W tabeli przedstawiono parametry modułów standardowych MR-R1~MR-R9. Dostępne są również moduły z innymi parametrami (patrz tabela KOD OZNACZENIA). Prosimy o kontakt z naszą pomocą techniczno-handlową w sprawie szczegółów i dostępności opcji.

Specyfikacja - moduł obrotowy 2-osiowy (kiść)

Moduł obrotowy 2-osiowy (kiść) - podstawowe parametry techniczne

	Kiść K1		Kiść K2		Kiść K3
	oś 1	oś 2	oś 1	oś 2	oś 1	oś 2
Moment znamionowy [Nm]	13,3	8	21,28	12,8	26,6	16
Prędkość obrotowa znamionowa [°/s]	216	360	135	225	108	180
Prędkość obrotowa max [°/s]	432	540	270	337,5	216	270
Moc silnika [W]	100	50	100	50	100	50
Przełożenie przekładni [-]	50	50	80	80	100	100
Zakres ruchu [deg]	+/- 90	bez limitu	+/- 90	bez limitu	+/- 90	bez limitu

Położenie i typ flansz montażowych

W zależności od budowy łańcucha kinematycznego moduły mogą mieć flaszę montażową (kolor zielony) zamontowaną w linii z osią wirnika (typ F0) lub pod kątem 90 stopni (typ F90). Flansza może być standardowa lub wykonana na zamówienia użytkownika.

Położenie drivera silnika serwo

Niezależnie od położenia i typu flanszy montażowej można wybrać położenie drivera silnika serwo. Opcjonalnie moduł może nie mieć zamontowanego drivera wewnątrz obudowy. W takim przypadku driver musi się znajdować na zewnątrz modułu.

Przykładowe opcje położenia przewodów

W przypadku, gdy moduł stanowi środek łańcucha kinematycznego, to przewody (wejściowe i wyjściowe) mogą być wyprowadzone od strony flanszy montażowej oraz wyjściowej. Jeżeli do danego modułu nie są dołączone kolejne to przewody wejściowe mogą również być wyprowadzone tylko od strony flanszy montażowej. Przewody mogą również być wyprowadzone z dekli. Pozostałe opcje prowadzenia przewodów wg tabeli kodów oznaczeń. Prosimy o kontakt z naszą obsługa techniczno-handlową w sprawie szczegółów i dostępności opcji.

Pilot (Teach Pendant) robota modułowego

Teach Pendant

Teach Pendant służy do programowania ruchów robota (manipulatora). Można przy jego użyciu stworzyć zarówno prosty jak i bardzo zaawansowany program ruchu robota. Tak jak w przypadku standardowych robotów pozwala na zapamiętanie pozycji oraz utworzenie programu ruchów między zapamiętanymi punktami wraz z warunkami przejścia. Pozwala również sterować robotem w trybie manualnym. Programowanie jest intuicyjne i nie wymaga zaawansowanej wiedzy programistycznej.

Chcesz przetestować to urządzanie w 3D?

Sterownik robota modułowego

Sterownik

Gotowy sterownik spełnia wszystkie wymogi bezpieczeństwa związane z robotami (między innymi wbudowany sterownik SAFETY PLC). Wbudowane we/wy cyfrowe. Protokół EtherCAT.

Złącza:

Ethernet
USB
gniazdo robota modułowego
gniazdo Teach Pendanta
zasilanie 230V
wejścia/wyjścia cyfrowe (DI/DO)
wejścia/wyjścia analogowe (AI/AO)

Przyciski i przełączniki:

E-Stop
przełącznik AUTO/MANUAL (kluczyk)
główny przełącznik zasilania ON/OFF
START/STOP, POWER ON/OFF buttons

Simultus – Program narzędziowy 3D

Bezpłatne oprogramowanie na komputerze PC umożliwia testowanie systemu w wirtualnej wersji w 3D bez konieczności zakupu sprzętu (cyfrowy bliźniak). Import brył 3D z programów CAD umożliwia testowanie własnego stanowiska produkcyjnego. Zaawansowane oprogramowanie umożliwia symulacje z wykorzystaniem fizyki ciała stałego.

Chcesz przetestować to urządzanie w 3D?

Roboty modułowe

Roboty modułowe na indywidualne zamówienie

Projektujemy, wykonujemy i dostarczamy gotowe do uruchomienia, spełniające normy bezpieczeństwa dostosowane do aplikacji układy kinematyczne według specyfikacji klienta. W celu ustalenia szczegółów prosimy o kontakt z naszymi doradcami techniczo-handlowymi.

Kody oznaczeń - moduły obrotowe

module frame size	ratio option	gearbox size
MR-R-S110	50, 80, 100, 120	17
MR-R-S115	50, 80, 100, 120, 160	20
MR-R-S130	50, 80, 100, 120, 160	25
MR-R-S169	50, 80, 100, 120, 160	32

*1 - wyróżnik modelu standardowego od 1 do 9, dla innych opcji wpisać ‚0’
*2 - tabela możliwych przełożeń dla określonej wiekości obudowy Sxxx po prawej
*3 - Multiturn Absolut Encoder 65536 ppr

Kody oznaczeń - moduły liniowe

Rysunek gabarytowy - MR-R-F1/0-S110

MR-R-F1/0-S110
Serwo driver position	DB	DS
a1 [mm]	103	44
b [mm]	112	145
b1 [mm]	8	35

Rysunek gabarytowy - MR-R-F1/90-S110

MR-R-F1/90-S110
Serwo driver position	DB	DS
a1 [mm]	88	28
b [mm] 1	112	145
b1 [mm]	23	50

Rysunek gabarytowy - MR-R-F1/0-S115

MR-R-F1/0-S115
Serwo driver position	DB	DS
a1 [mm]	108	45
b [mm	117	147,5
b1 [mm]	8	55

Rysunek gabarytowy - MR-R-F1/90-S115

MR-R-F1/90-S115
Serwo driver position	DB	DS
a1 [mm	95	30
b [mm]	117	147,5
b1 [mm]	23	55

Rysunek gabarytowy - MR-R-F1/0-S130

MR-R-F1/0-S130
Serwo driver position	DB	DS
a1 [mm]	88	32
b [mm]	132	155
b1 [mm]	8	45

Rysunek gabarytowy - MR-R-F1/90-S130

MR-R-F1/90-S130
Serwo driver position	DB	DS
a1 [mm]	75	18
b [mm]	132	155
b1 [mm]	23	60

Rysunek gabarytowy - MR-R-F1/0-S169

MR-R-F1/0-S169
Serwo driver position	DB	DS
a1 [mm]	90	28
b [mm]	171	189,5
b1 [mm]	8	35

Rysunek gabarytowy - MR-R-F1/90-S169

MR-R-F1/90-S169
Serwo driver position	DB	DS
a1 [mm]	75	18
b [mm]	171	189,5
b1 [mm]	23	32

Rysunek gabarytowy - kiść K1
